Imaginando Milton

Hugo Cristo Sant’Anna -

1 Contextualização

No dia 01/07/2020, a notícia sobre o computador de R$ 22 criado por Ciswal Santos se espalhou pelas redes. Em tempos menos difíceis, o invento interessaria basicamente a entusiastas da eletrônica e computação.

Entretanto, a suspensão das aulas presenciais na rede pública em função da pandemia de Covid-19 muda radicalmente a relevância da iniciativa: muitos estudantes de baixa renda não dispõem de computadores pessoais (PCs) para continuarem seus estudos na modalidade de ensino remoto.

Os celulares são muito populares, porém ergonomicamente problemáticos para uso contínuo em atividades que seriam ordinárias em PCs — produção de textos, edição de apresentações e imagens etc. Os cenários de uso dos aplicativos do tipo office para dispositivos móveis são mais relacionados à leitura, acesso rápido ou correções simples de documentos editados previamente em PCs.

Nesse sentido, a ideia de Ciswal (“HYTEC One”) é muito potente:

As notícias sobre o HYTEC não incluem detalhes das tecnologias utilizadas. A foto do protótipo divulgada exibe uma mini protoboard com os tais “componentes simples”, teclado e mouse USB conectados, e a tela de celular com a interface do Windows 98.

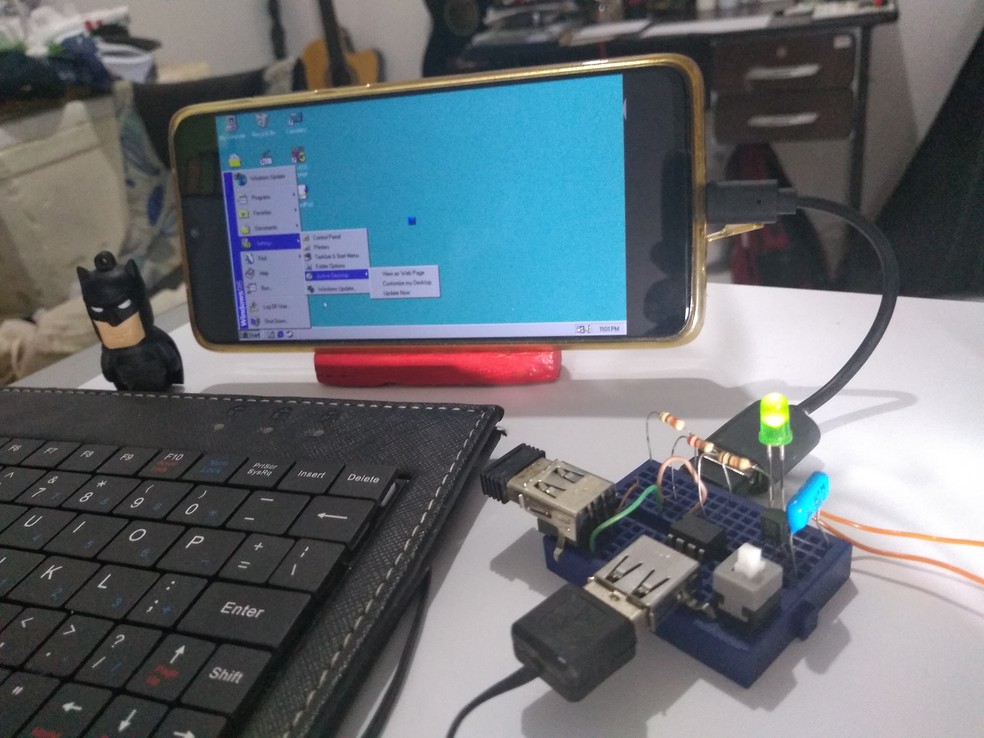

HYTEC One (foto do arquivo de Ciswal Santos)

A tentativa de ofertar de computadores para contextos educacionais não é nova. Tivemos o time-sharing de DartMouth nos anos 1960 com a linguagem BASIC utilizada por estudantes de todas as áreas. Seymour Papert e colaboradores exploraram possibilidades desde o final dos anos 1960, envolvendo a linguagem LOGO. Quando o mercado dos computadores pessoais domésticos finalmente engrenou (1980+), surgiram plataformas maravilhosas como BBC Micro, explicitamente educacional, e outras como o MSX, que estavam na área cinza jogos-educação.

Nenhuma dessas alternativas era barata. Havia máquinas muito acessíveis, como o Sinclair ZX Spectrum inglês (£125 em 1982, ~R$ 2mil hoje), embora chegassem a países como o Brasil com certa dificuldade. Clones locais ajudaram na popularização, apesar dos preços altos para a maior parte da população.

A busca por baixo custo entrou no horizonte tardiamente. Provavelmente, se projetos como Arduino e Raspberry Pi não existissem, o cenário atual para Ciswal seria outro. Há amplo mercado para microcontroladores e demais componentes de baixo custo, utilizados por estudantes, profissionais e curiosos. Sites com o Mercado Livre, DF Robot e Ali Express são parques de diversões para quem quer gastar uns trocados e montar em robôs caseiros.

O mérito da iniciativa de Ciswal Santos é inegável e o momento é perfeito: o Brasil enfrentará níveis alarmantes de evasão em todos os níveis de ensino se a inclusão digital não for política de Estado. Empurrar os estudantes para a frente do PC, por pior que seja, pressupõe a existência do equipamento adequado, da conexão à internet com velocidade suficiente, dos programas necessários para o processo de ensino-aprendizagem remota para cada disciplina e assim por diante (leia mais aqui).

Acredito que muitos pesquisadores das áreas de Design, Computação e Educação ficaram entusiasmados com a proposta do HYTEC. Eu espero que seja viável, que chegue ao mercado o quanto antes e que motive mais gente a experimentar este tipo de solução de baixo custo.

2 Ok, estou motivado

Não tenho a formação necessária para projetar PCs como o HYTEC integralmente. Sou programador autodidata, iniciado no MSX ainda nos anos 1980, e sigo com interesses permanentes nas interfaces entre Computação, Design e Psicologia. Tenho minha coleção de Arduinos, Raspberry Pi e outros microcontroladores menos populares, e desenvolvi projetos simples por diversão.

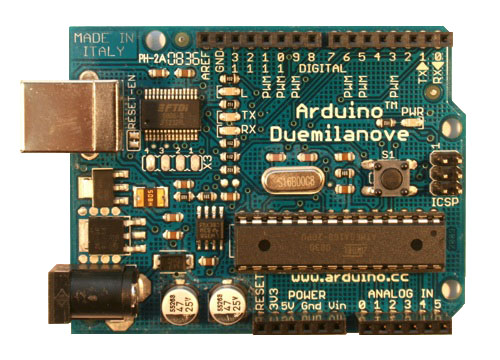

Arduino Duemilanove, meu primeiro!

Arduinos são plataformas de prototipagem baratas (placa original US$ 23, clones por ~R$ 30 no Brasil) simples, fáceis de aprender e de usar, porém com recursos distantes de PCs contemporâneos — processador 8 de bits funcionando a 16MHz, 32KB de memória Flash, 2KB de RAM. Não obstante, há projetos incríveis construídos utilizando as plaquinhas:

É possível aumentar os recursos das plaquinhas empilhando shields de rede, leitor de cartões SD, câmeras e muitos outros. As bibliotecas desenvolvidas pela comunidade facilitam a comunicação de dados com e sem fio, geração de som e imagem. A programação dos Arduinos é feita principalment em C, no ambiente de desenvolvimento integrado (IDE) mais popular do setor. Outras placas utilizam o ambiente do Arduino em função da familiaridade dos usuários.

O Raspberry Pi é outro mundo: computador completo em placa única, incluindo rede, USB, HDMI e cartão de memória, rodando Linux. O modelo atual (Pi 4) tem processador de 64 bits rodando a 1.5GHz, duas saídas de vídeo HDMI (meu PC de trabalho só tem uma) e pode chegar a 8GB de memória RAM. Tudo isso mantendo os pinos para acoplar sensores e shields, como os Arduinos.

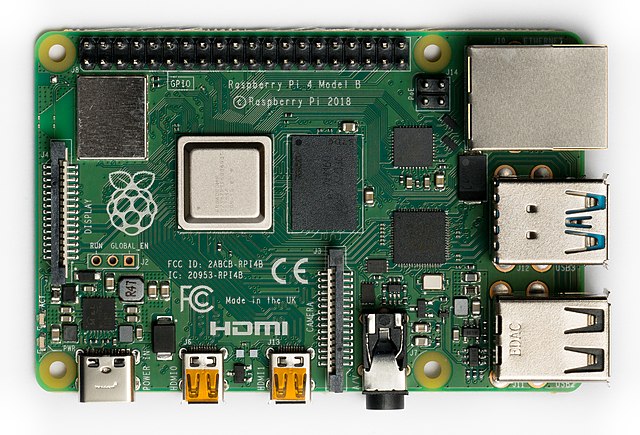

Raspberry Pi 4

A programação do Raspberry pode ser feita em muitas linguagens utilizadas em PCs (C, Python, Javascript) e em projetos educacionais (Scratch ou Snap!). Existem versões de praticamente tudo disponível no Linux para o Pi e há pessoas utilizando a placa como computador principal.

No Brasil, o Pi 4 é comercializado por no mínimo R$ 600. Com mais R$ 400-500, é possível comprar notebooks quadcore de marcas genéricas com 2GB de RAM e HD de 32GB. Apesar de não serem máquinas potentes, acompanham teclado, tela, touchpad, rede sem fio e o básico para a maioria dos estudantes.

Há uma terceira via, chamada NodeMCU. É compatível com Arduino e direcionado a projetos da chamada “Internet das Coisas” (IoT), automação residencial e monitoramentos diversos. O principal atrativo é a conexão Wi-Fi integrada e custo baixo (~R$ 30-40 no Brasil).

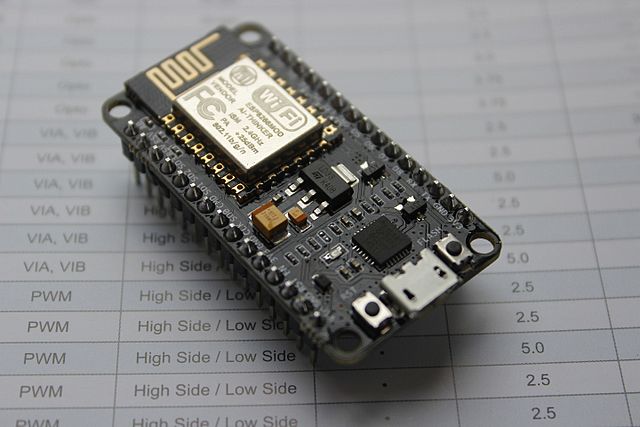

NodeMCU

A plataforma utiliza o sistema-em-um-chip ESP8266, com processador de 32 bits, 128KB de RAM e ao menos 4MB de memória Flash. Pode ser programada em C, Lua e Javascript. Eu não conhecia a placa e resolvi comprar para experimentar.

Eu estou desenvolvendo uma linguagem de montagem e máquina virtual em C99, chamadas respectivamente Adele Assembler e Adele VM. Meu objetivo original foi construir o conjunto compilador + interpretador portável, capaz de ser compilado e rodar em qualquer sistema operacional atual — Windows, macOS, *nix — como em PCs antigos rodando MS-DOS e Arduinos. A máquina virtual tem API em C e é bastante adaptável, permitindo reduzir ou ampliar bastante as funcionalidades e uso de recursos conforme a plataforma de destino.

A descoberta do NodeMCU resolveria algumas limitações que tenho com a implementação de Adele no Arduino (leia-se memória) e reduziria o número de shields para habilitar conexão de rede. Além disso, o processador é mais robusto, ajudando na geração de vídeo e áudio, e há mais memória Flash disponível. Eis que surge a proposta.

3 Milton imaginado

Milton Santos

Milton Santos (1926-2001) foi um dos mais importantes pensadores negros brasileiros. Bacharel em direito e doutor em Geografia, estudou os problemas sociais do Brasil a partir da investigação crítica do espaço, dos meios sócio-técnicos e relações com a urbanização e globalização.

Homenagear Milton Santos me pareceu adequado: a educação é parte indissociável do processo de redução das desigualdades no país e meios sócio-técnicos precisam ser considerados de forma crítica na formulação de alternativas.

O projeto Milton visa oferecer mais do que um computador pessoal de baixo custo. É um sistema computacional em rede com diversos elementos articulados para apoiar o processo de ensino-aprendizagem remoto.

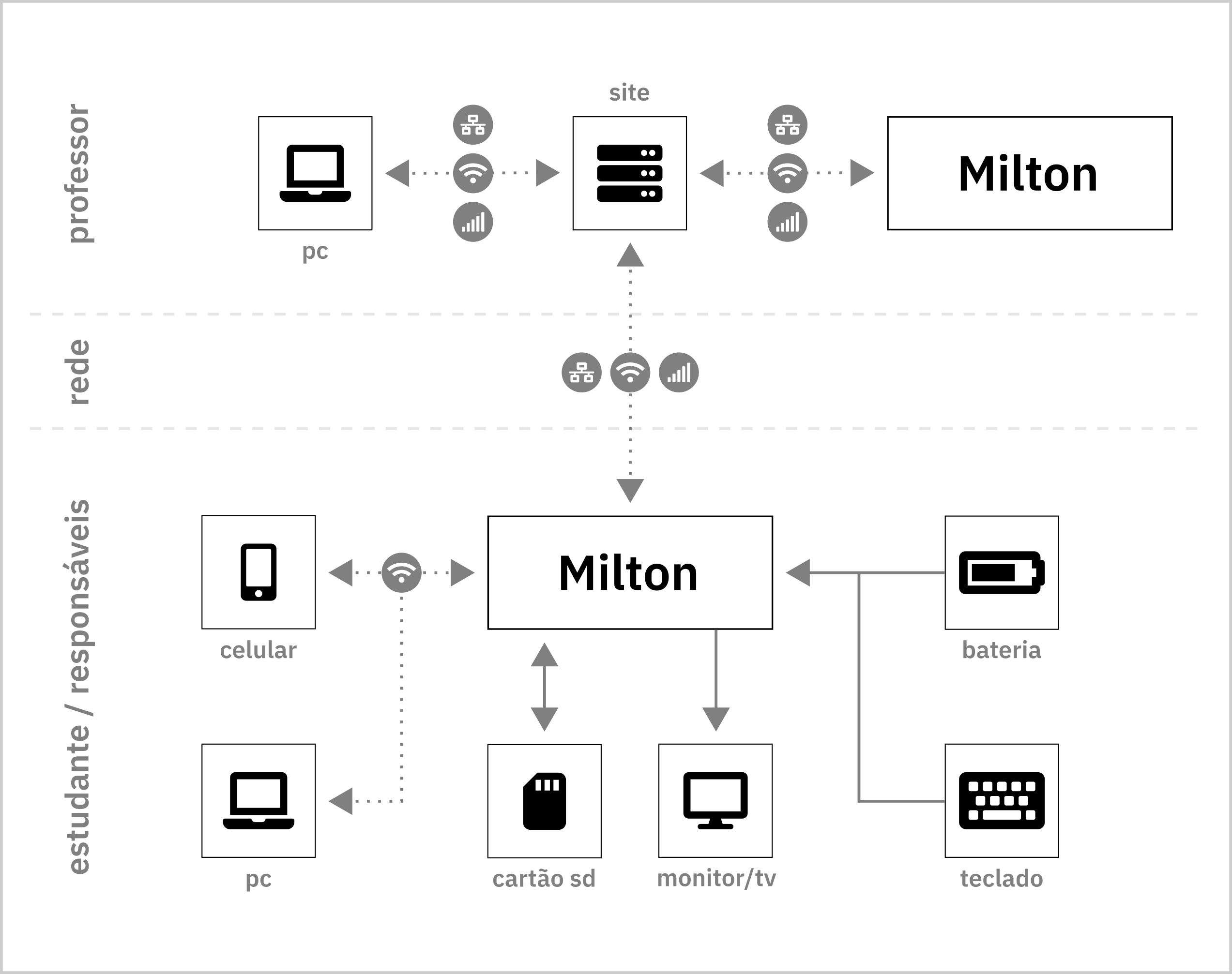

Arquitetura Milton (v0.1)

Inicialmente, o foco de Milton é o ensino de disciplinas de Português e Matemática, com extras para o ensino de pensamento computacional.

3.1 Para estudantes

Computadores compartilhados são a realidade de muitos domicílios brasileiros. Milton consiste no ponto de acesso ao conteúdo e de submissão de atividades.

Estudantes podem usar Milton como dispositivo principal para acessar e submeter informações, ou podem utilizá-lo como servidor daquelas informações para outros dispositivos — celulares, tablets e computadores.

Milton é flexível:

3.2 Para professores

Milton consiste na plataforma de gestão do ensino, facilitando a publicação de conteúdos e avaliação de atividades de maneira integrada e agnóstica em relação às formas de acesso dos estudantes.

Milton é flexível:

3.3 Para familiares e responsáveis

Milton permite o acompanhamento sistemático dos estudantes. Todas os conteúdos didáticos acessados e atividades entregues, bem como suas avaliações, podem ser visualizadas diretamente em Milton ou acessadas por meio de celular, tablet ou computador conectado ao dispositivo.

3.4 Para instituições de ensino

Milton centraliza a disponibilização e acesso a conteúdos didáticos a uma única plataforma de operação assíncrona por cada perfil de usuário. Todos os relatórios por estudante, turma e professor estão disponíveis no site do projeto de forma segura:

3.5 Para investidores e apoiadores

Estou trabalhando com o horizonte de R$ 50 de custo, incluindo a placa NodeMCU, visor LCD embutido, botões, carenagem e conectores.

Buscarei apoiadores interessados em viabilizar unidades Milton para grupos de estudantes e professores de escolas públicas.

3.6 Para desenvolvedores

Aplicações para Milton poderão ser desenvolvidas utilizando o SDK do NodeMCU ou em linguagens que compilem para Adele Assembler. Pretendo disponibilizar as seguintes alternativas:

Naturalmente será possível produzir jogos e aplicações com finalidades paradidáticas para Milton.

4 Detalhamento de hardware e software

A lista a seguir é preliminar e exibe os componentes e programas desenvolvidos até o estágio atual do projeto.

4.1 Componentes

Os custos unitários correspondem ao valor de venda ao consumidor final (varejo) no Brasil (sem importação) em reais. Os custos por atacado foram estimados para a importação de 20 (vinte) ou mais unidades do componente (sem impostos e sem frete, em R$). Componentes menores (resistores e capacitores) foram contabilizados, porém os custos unitários são desprezíveis.

Componente Função Unidade Atacado
NodeMCU v3 Controlador principal 30,00 10,00
Visor OLED 1.4pol 240x240 Configurações iniciais de Milton (Wi-fi), senhas, saída de vídeo 29,00 9,00
Soquete PS/2 Conexão do teclado 9,00 0,90
Arduino Nano V3 Controle de E/S 30,00 10,00
Módulo Bluetooth HC-06 Conexão de periféricos sem fio (teclado, mouse etc.) 20,00 2,30
Leitor de cartão MicroSD (até 128gb) Memória Flash para dados do usuário 15,00 2,60
2x memória EPROM Atmel AT24C64AN (8kb) Armazenamento elementos básicos da interface com o usuário (16kb) 5,00 0,40
Buzzer Emissão de tons 2,00 0,30
Conector Jack J2 estéreo Saída para fone ouvido ou caixas acústicas 1,60 0,40
Jack RCA fêmea duplo Saída TV (A/V) 2,50 1,50
Conector DB15 fêmea VGA Circuito VGA 2,50 0,40
2x Resistores 220 Ohms Circuito VGA - -
1x Resistor 470 Ohms Circuito VGA - -
Jumpers
Solda

4.2 Ambiente de desenvolvimento

Estou programando o NodeMCU em duas plataformas simultaneamente, para comparar prós de contras de cada uma: Arduino IDE (1.8, em C) e NodeMCU SDK (v3.0, em Lua). Algumas partes do sistema utilizam bibliotecas geradas por terceiros, outras foram adaptadas ou integralmente desenvolvidas por mim.

Biblioteca ou programa Função Autor(es)
Arduino IDE 1.8 Ambiente de desenvolvimento em C e bibliotecas de base Arduino
NodeMCU SDK 3.0 Ambiente de desenvolvimento em Lua e bibliotecas de base NodeMCU
espvgax2 Geração de sinal VGA 4bits Sandro Maffiodo
Lua.vm.js Implementação Javascript da máquina virtual da linguagem Lua para criação e edição de imagens em milton:p e milton:u Lua: PUC-Rio Lua.vm.js: Daurnimator
milton:p Editor de imagens 4 bits para utilização com a biblioteca espvgax2 (HTML5/CSS/JS/Lua) Hugo Cristo (demo)
milton:u Editor de interfaces utilizando imagens 4 bits geradas em milton:p (HTML5/CSS/JS/Lua) Hugo Cristo (demo)
milton:d Sistema do dispositivo, responsável pelo acesso a arquivos e integração de todas as aplicações (C e Lua) Hugo Cristo
milton:f Editor de fontes bitmap apropriadas às múltiplas saídas e resoluções. Hugo Cristo

5 Documentação do processo

Em 08 de agosto de 2020 criei o blog do projeto para detalhar as dificuldades de progressos. Este documento permanece como síntese final das arquiteturas, custos e conceito geral de Milton.

Acesse: hugocristo.com.br/projetos/milton/blog

6 Por que desenvolver este projeto?

Estou envolvido com educação tecnológica de 2000. Sou professor de disciplinas que ensinam programação no Curso de Design da Ufes desde 2009. Entre 2012 e 2015 realizei oficinas de introdução à linguagem Scratch para professores do ensino básico e médio. Minha tese de doutorado em Psicologia (2014) investigou formas de ensinar princípios da computação para estudantes de Design. No meu estágio de pós-doutorado (2018), pesquisei sistemas personalizados de instrução.

Milton é uma tentativa de desenvolver um sistema de ensino-aprendizagem completo (online+offline), considerando as necessidades de estudantes, familiares, professores e instituições durante e após a pandemia, mantendo os requisitos de custo baixo, acessibilidade e facilidade de uso.

7 Atualizações

08/08/2020

06/08/2020

04/08/2020

31/07/2020

30/07/2020

27/07/2020

11/07/2020
